SSR için Hazır Alüminyum Soğutucular
|
| SOĞUTUCU ÖZELLİKLERİ Alüminyum malzeme, Soğutucular DIN
Ray montajlı Kullanıma hazır,
SSR montajı için hazır delikli ve M4 vida dişli
Soğutucular SSR montaj vidaları ile beraber
verilmektedir.
Verilen Akım değerleri çekilen en fazla yük akım değerleri ve 25 Derece
ortam sıcaklığı içindir.
(Ölçüler Ray Adaptörü dahil en büyük ölçüdür. Kullanılan profil
ölçüleri sayfanın altındadır. )
Aşağıdaki profillerden, istenilen ölçüde özel soğutucu imalatı
yapılır. (delikli-dişli-Kullanıma Hazır)
|
 |

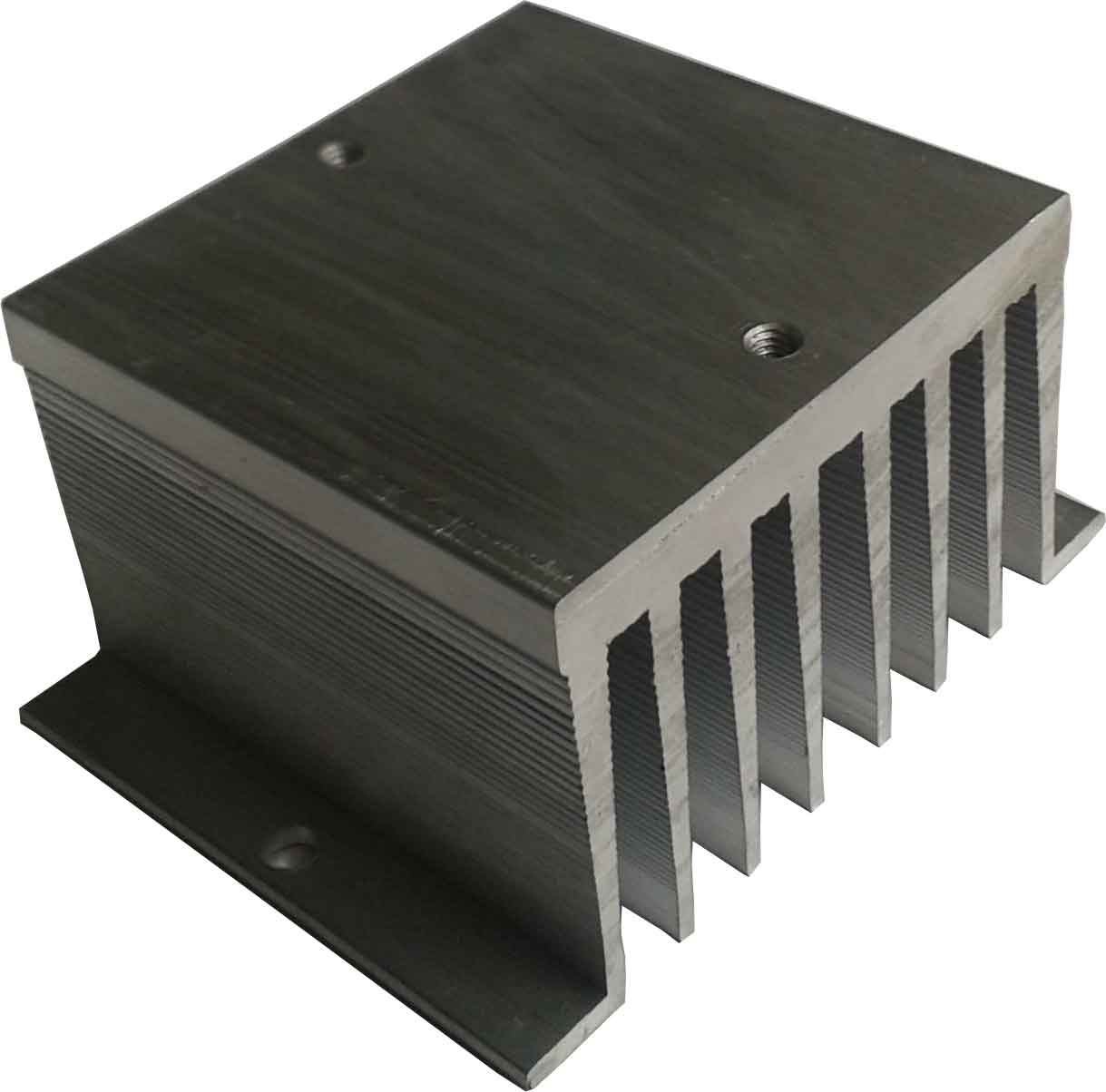

HS60 (En Ekonomik Soğutucu) 1 Faz 5-10-25A
(Çalışma Periyodu Yük Akımı Ortalama 10A yükler için) Taban Sac
Vida Montajlı SSR Soğutucu Ölçüler (Genişlik x Yükseklik x
Derinlik) : 77x60x40 mm |
 |

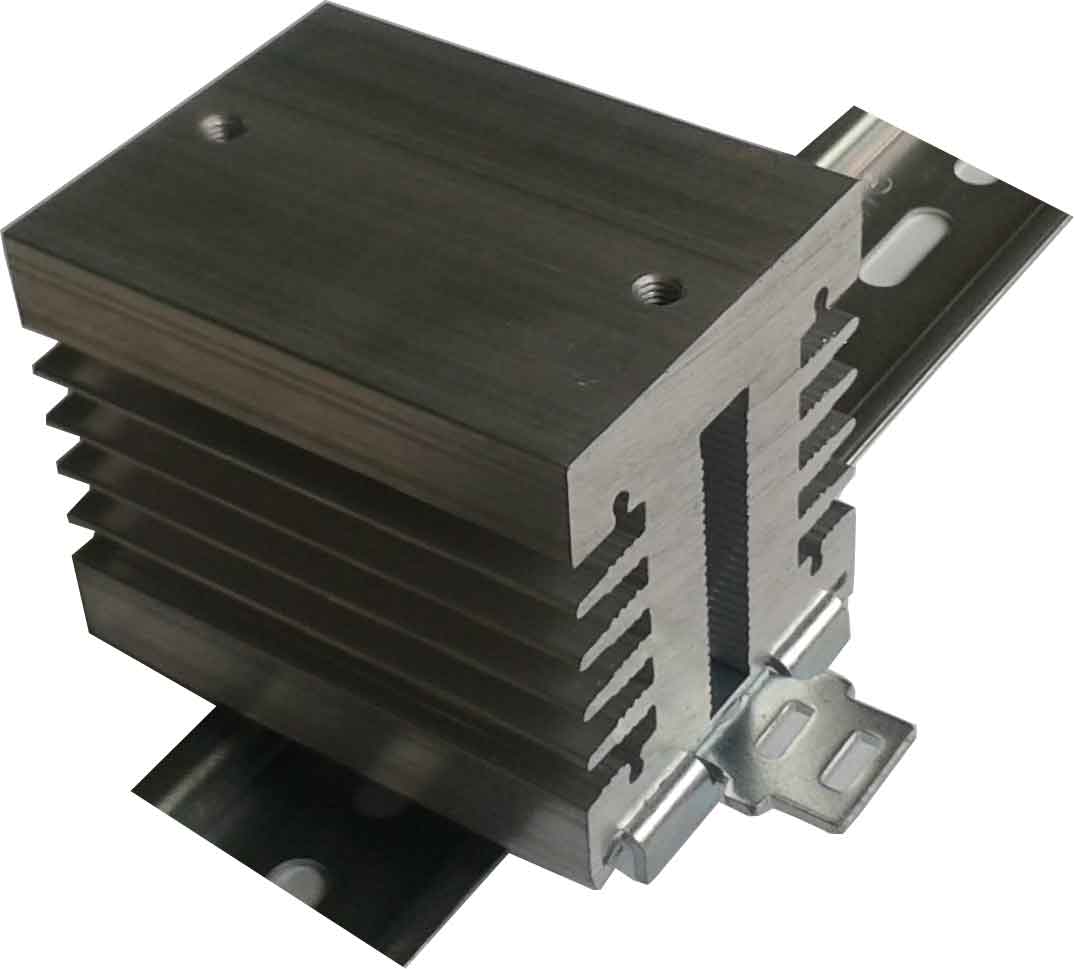

HRM 1 Faz 5-10-25A (Çalışma Periyodu Yük Akımı
Ortalama 13A yükler için) DIN Ray Montajlı SSR Soğutucu Ölçüler (Genişlik x Yükseklik x
Derinlik) : 46x89x60 mm |
 |

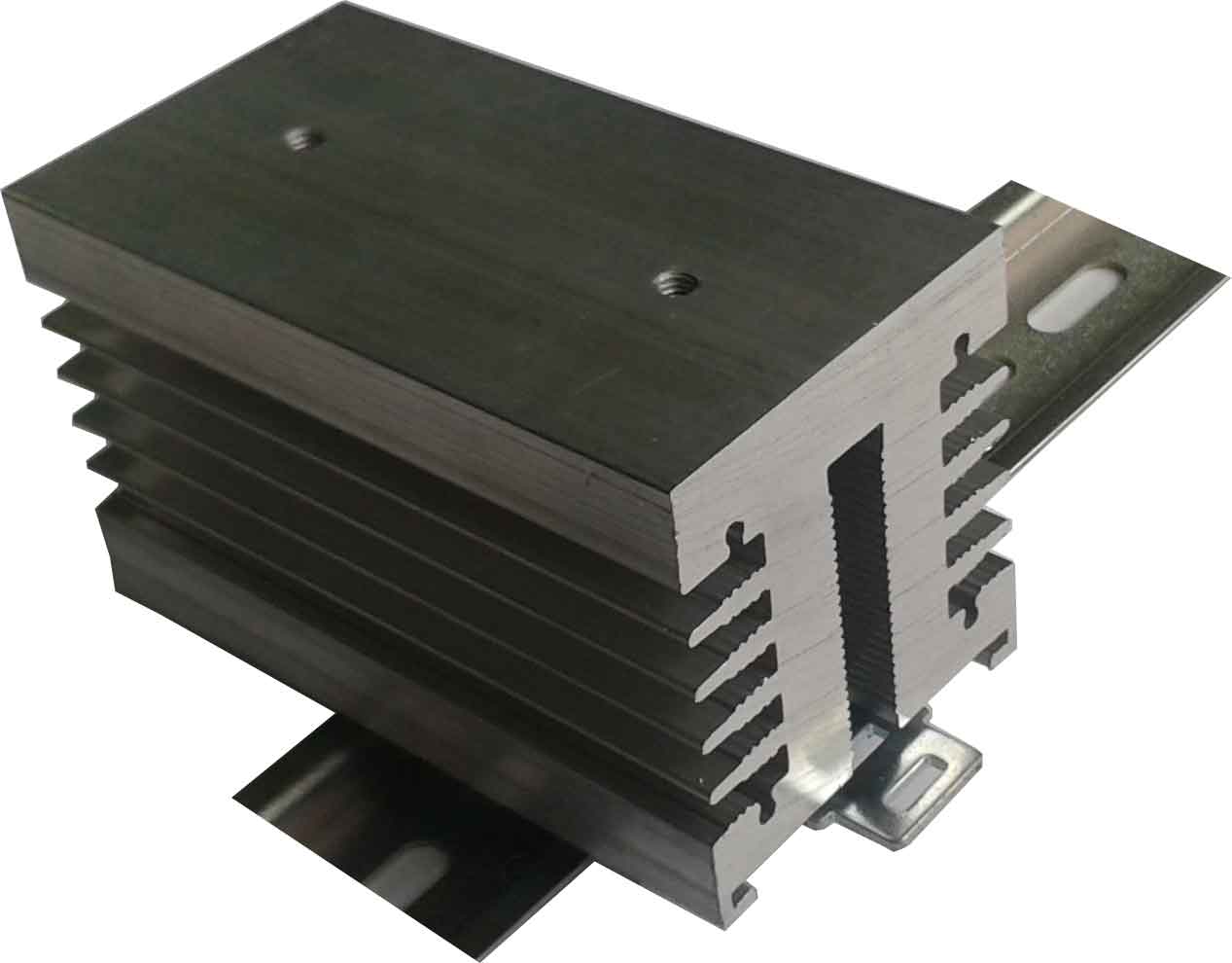

HRM90 1 Faz 10-25-40A -50A (Çalışma Periyodu
Yük Akımı Ortalama 20A yükler için) DIN Ray Montajlı SSR
Soğutucu Ölçüler (Genişlik x Yükseklik x Derinlik) :
46x91x60 mm |
 |

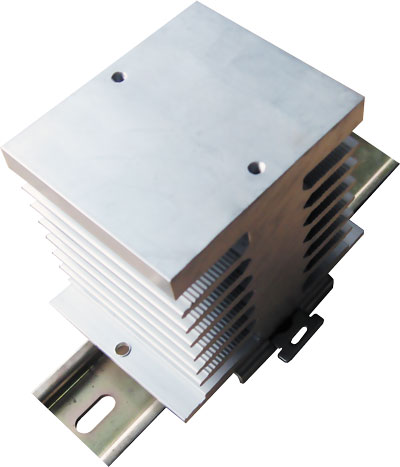

SRM-60 1 Faz 40-50-60A (Çalışma Periyodu Yük
Akımı Ortalama 25A yükler için) DIN Ray Montajlı SSR Soğutucu Ölçüler (Genişlik x Yükseklik x
Derinlik) : 90x60x85 mm |
 |

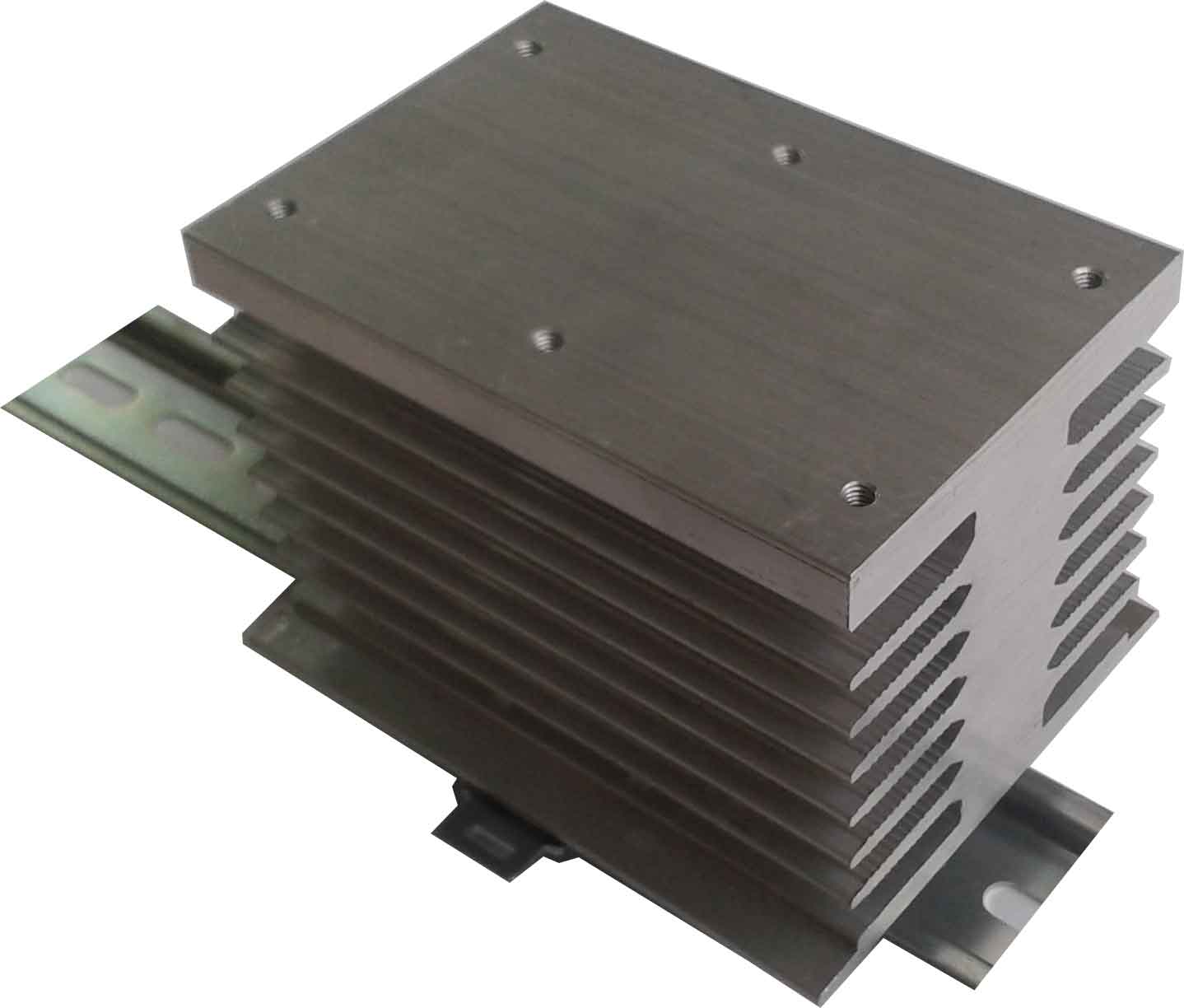

SRM-105 1 Faz 60-80-100A veya 3 Faz 25 A
(Çalışma Periyodu Yük Akımı Ortalama 1 Faz 50A 3 Faz 13A yükler
için) DIN Ray Montajlı SSR Soğutucu Ölçüler (Genişlik x Yükseklik x
Derinlik) : 90x105x85 mm |
 |

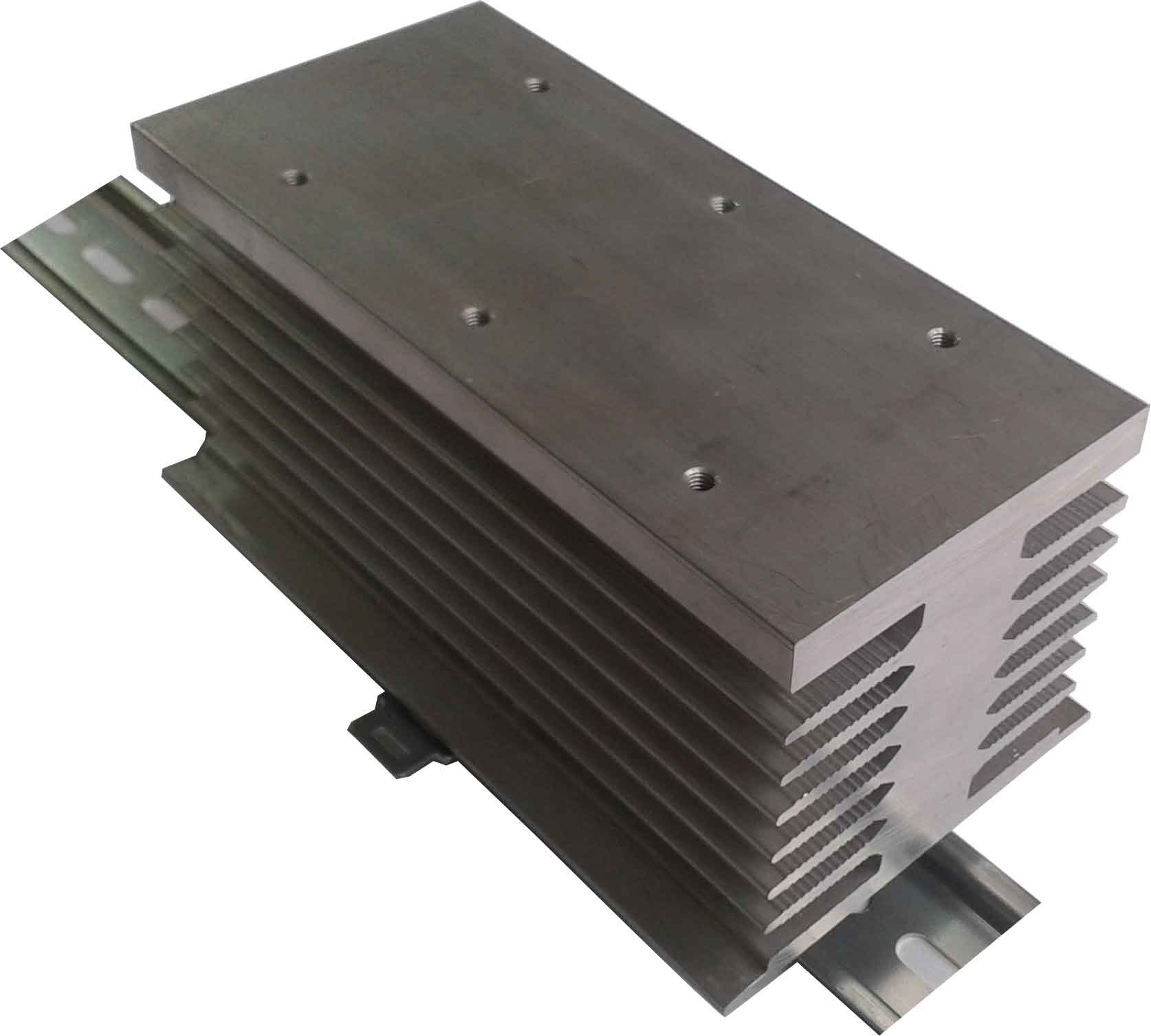

SRM-150 1 Faz 80-100-150A veya 3 Faz 25-40-50A
(Çalışma Periyodu Yük Akımı Ortalama 1 Faz 70A 3 Faz 25A yükler
için) DIN Ray
Montajlı SSR Soğutucu Ölçüler (Genişlik x Yükseklik x Derinlik)
: 90x150x85 mm |

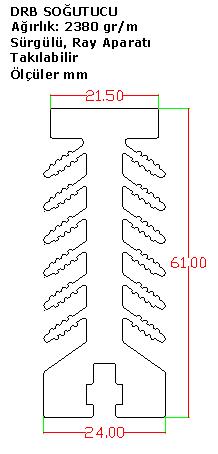

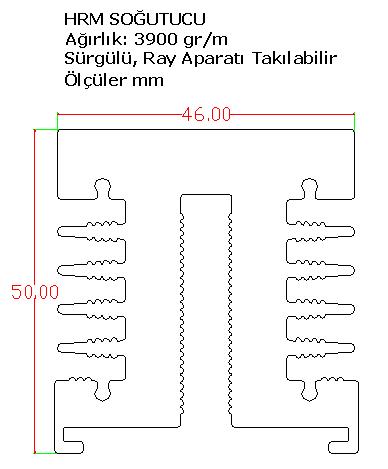

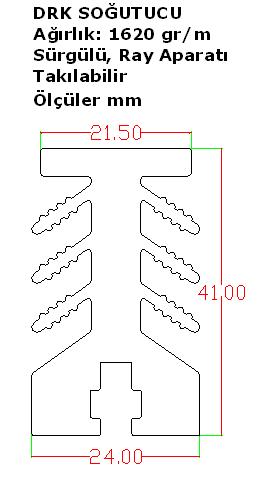

Mevcut Soğutucu Profilleri aşağıdadır.
|
|
