Alüminyum malzeme, Soğutucular Taban vida montajlı Kullanıma hazır,
SSR montajı için hazır delikli ve M4 vida dişli
Soğutucular SSR montaj vidaları ile beraber verilmektedir.
Verilen Akım değerleri çekilen en fazla yük akım değerleri ve 25 Derece ortam sıcaklığı içindir.
| PROFİL TİPİ | BAĞLANILACAK SSR SAYISI | FAN BAĞLANTISI TİPİ |
|---|---|---|
| SM (SRM SOĞUTUCU) | 3S (3 Adet 1 Faz SSR veya 1 Adet 3 Faz SSR) | --(Fan Yok) |
| HS (HS SOĞUTUCU) | 4S (4 Adet 1 Faz SSR veya 1 Adet 3 Faz SSR) | F24D(24V DC Fan Besleme) |
| 5S (5 Adet 1 Faz SSR veya 1 Adet 3 Faz SSR) | F22A(220V AC Fan Besleme) | |
| 6S (6 Adet 1 Faz SSR veya 2 Adet 3 Faz SSR) | F22A(220V AC Fan Besleme) | |
| 10S (10 Adet 1 Faz SSR veya 3 Adet 3 Faz SSR) | ||
| 12S (12 Adet 1 Faz SSR veya 4 Adet 3 Faz SSR) | ||
| xS (x Adet 1 Faz SSR veya x/3 Adet 3 Faz SSR) |
| TERMOSTAD SEÇENEĞİ |
|---|
| --(Termostad Yok) |
| T (Termostad 50C NO) |
| ÖRNEK SEÇİM KODU | AÇIKLAMA |
|---|---|
| SM-5S | SRM Soğutucu Profil den 5 Adet 1 Faz SSR (Veya 1 Adet 3 Faz SSR) Bağlanabilen Grup Soğutucu |
| SM-10S-F24D | SRM Soğutucu Profil den 10 Adet 1 Faz SSR (Veya 3 Adet 3 Faz SSR) Bağlanabilen 24V DC Fanlı Grup Soğutucu |

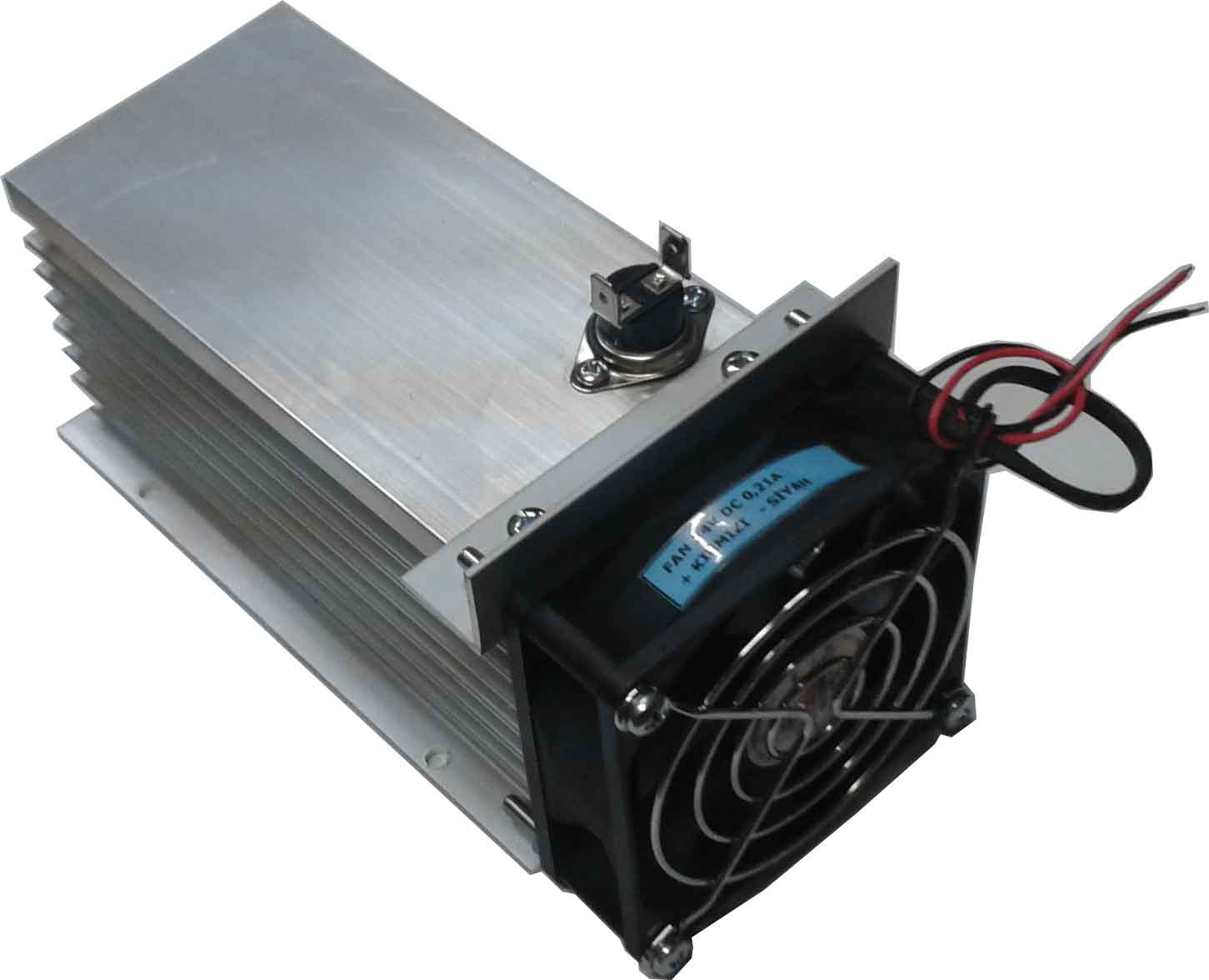

| SM-12S-F22A-T | SRM Soğutucu Profil den 12 Adet 1 Faz SSR (Veya 4 Adet 3 Faz SSR) Bağlanabilen 220V AC Fanlı, Termostatlı Grup Soğutucu |
| HS-6S | HS Soğutucu Profil den 6 Adet 1 Faz SSR Bağlanabilen Grup Soğutucu |
| HS-12S-T | HS Soğutucu Profil den 12 Adet 1 Faz SSR Bağlanabilen Termostatlı Grup Soğutucu |
HS Soğutucuya Fan monte edilemez

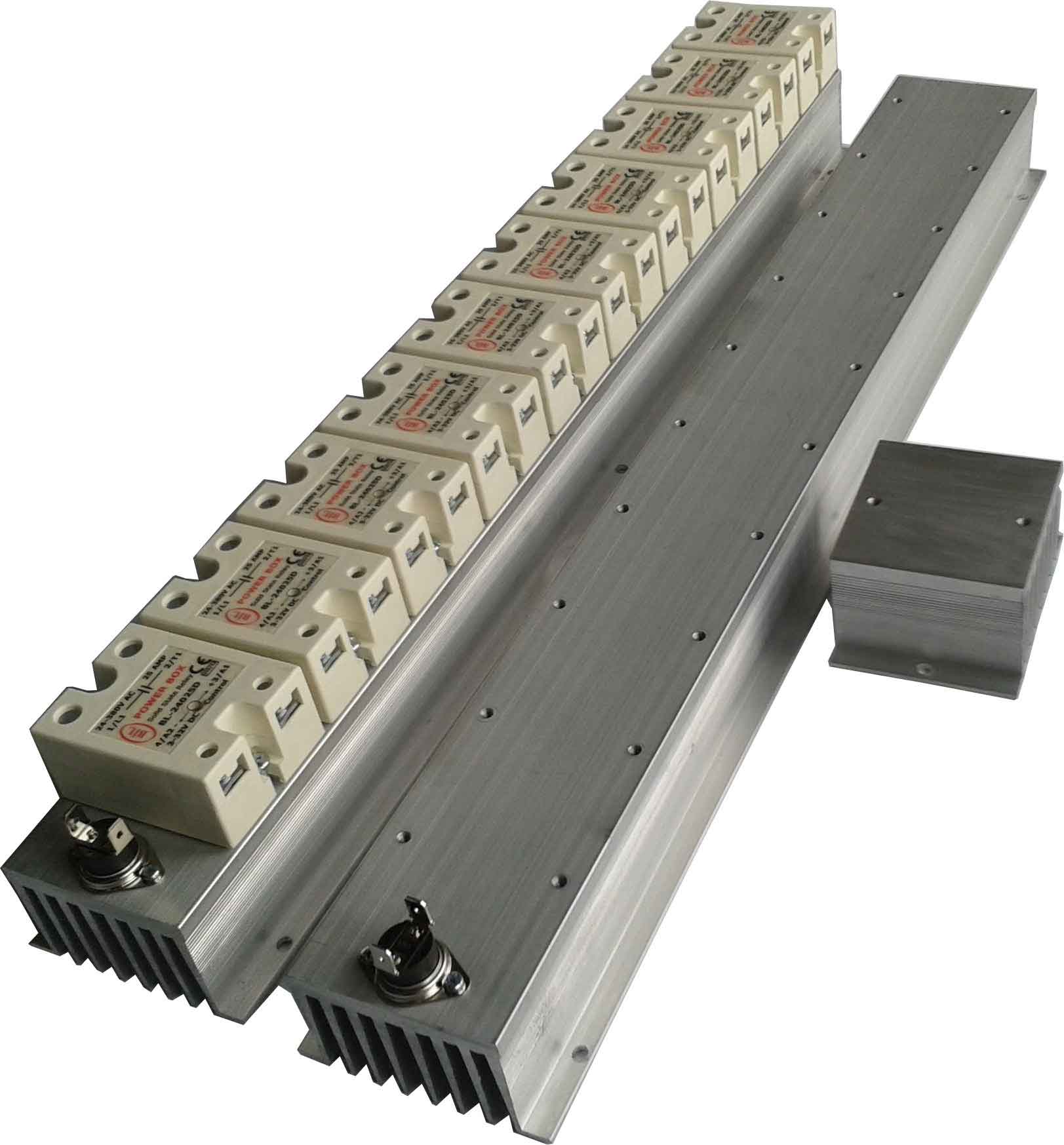

Özel İhtiyaca göre istenen miktarda soğutucu takılabilen, Fanlı, Termostatlı Grup Soğutucu yapılır

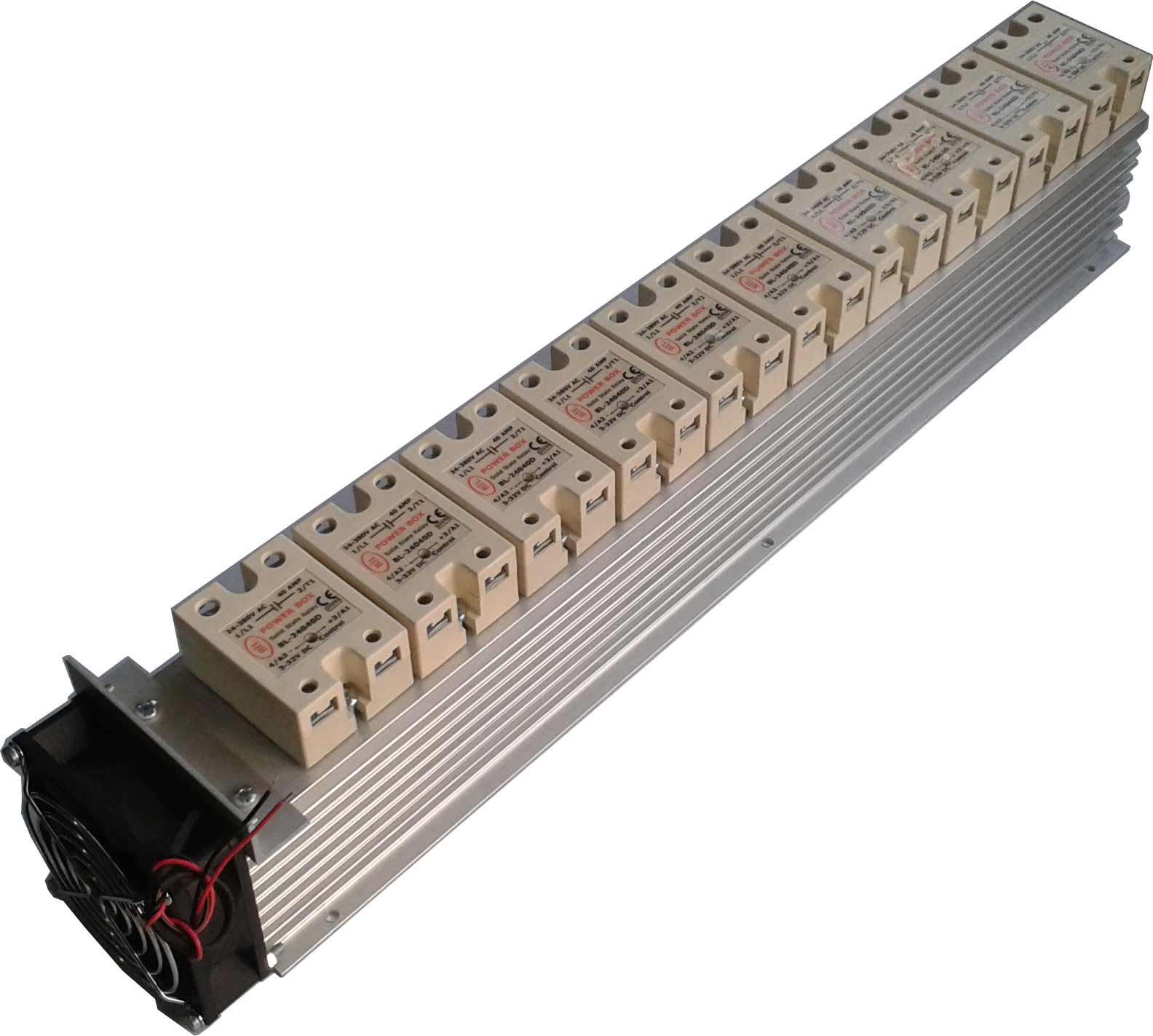

500mm boy, 10 Adet SSR montaj delikli 24V DC Fanlı, Fan 80x80mm)Ölçüler; G 530 x Y 90 x D 90 mm
10 Adet 1 Faz 10-60A veya 3 Adet 3 Faz 10-60A SSR Monte edilebilir.
Opsiyonel Olarak 50 Derece NO Termostat montaj seçeneği
Opsiyonel Olarak 220V AC Fan

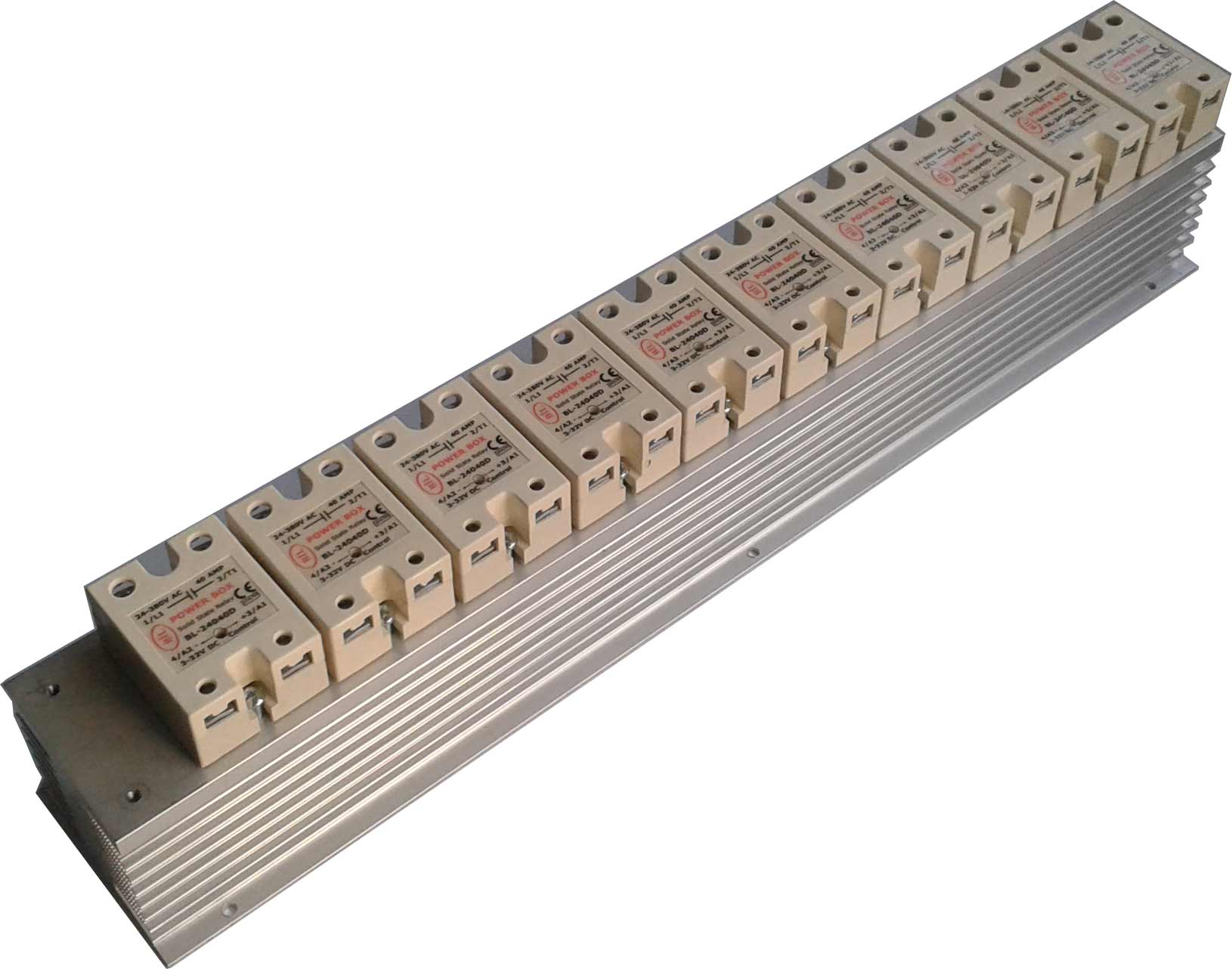

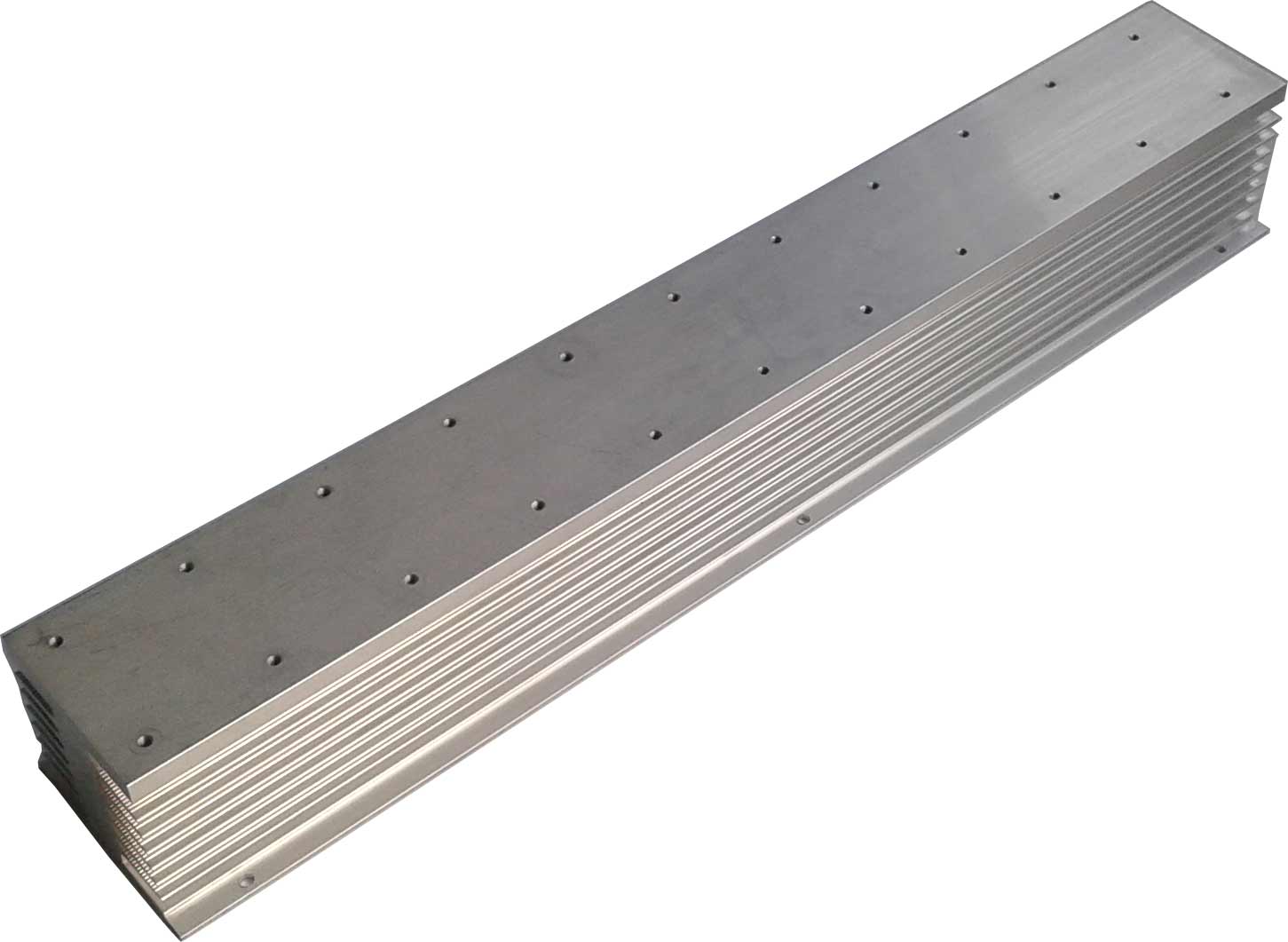

500mm boy, 10 Adet SSR montaj delikli
Ölçüler; G 500 x Y 85 x D 71 mm
10 Adet 1 Faz 10-40A veya 3 Adet 3 Faz 10-40A SSR Monte edilebilir.
Opsiyonel Olarak 50 Derece NO Termostat montaj seçeneği

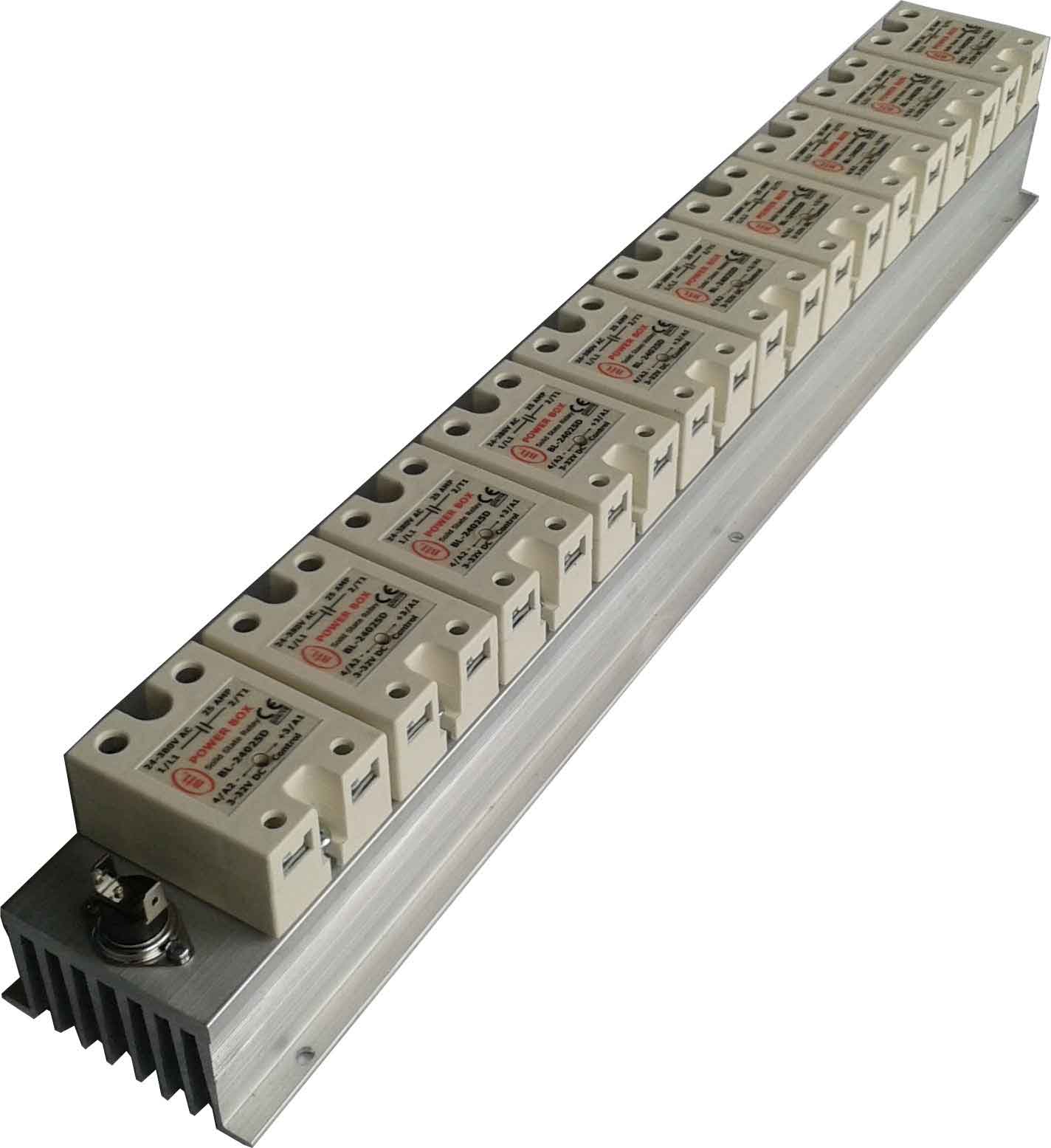

500mm boy, 10 Adet SSR montaj delikli
Ölçüler; G 500 x Y 77 x D 40 mm
10 Adet 1 Faz 10-25A veya 3 Adet 3 Faz 10-25A SSR Monte edilebilir.
Opsiyonel Olarak 50 Derece NO Termostat montaj seçeneği (HS-500-10S-T (Termostatlı))
