SCR Tristör Mödül (Tristör-Tristör Modül) Tetikleme Cihazları
BMT. ve BSTT Cihazları 1 Adet Tristör Modül tetiklemesinde kullanılmaktadır.
Bu modüllerden 2-3-... kullanarak 2 faz 3 faz veya çok fazlı sistemlerde uygulamalar yapılabilmektedir.
Yük bağlantı tipi ve gerilimine dikkat edilmelidir.
Tetikleme Modülü Model ve Özellikleri;
| Model |
Uygulama |
Giriş-Kontrol |
Özellikler |

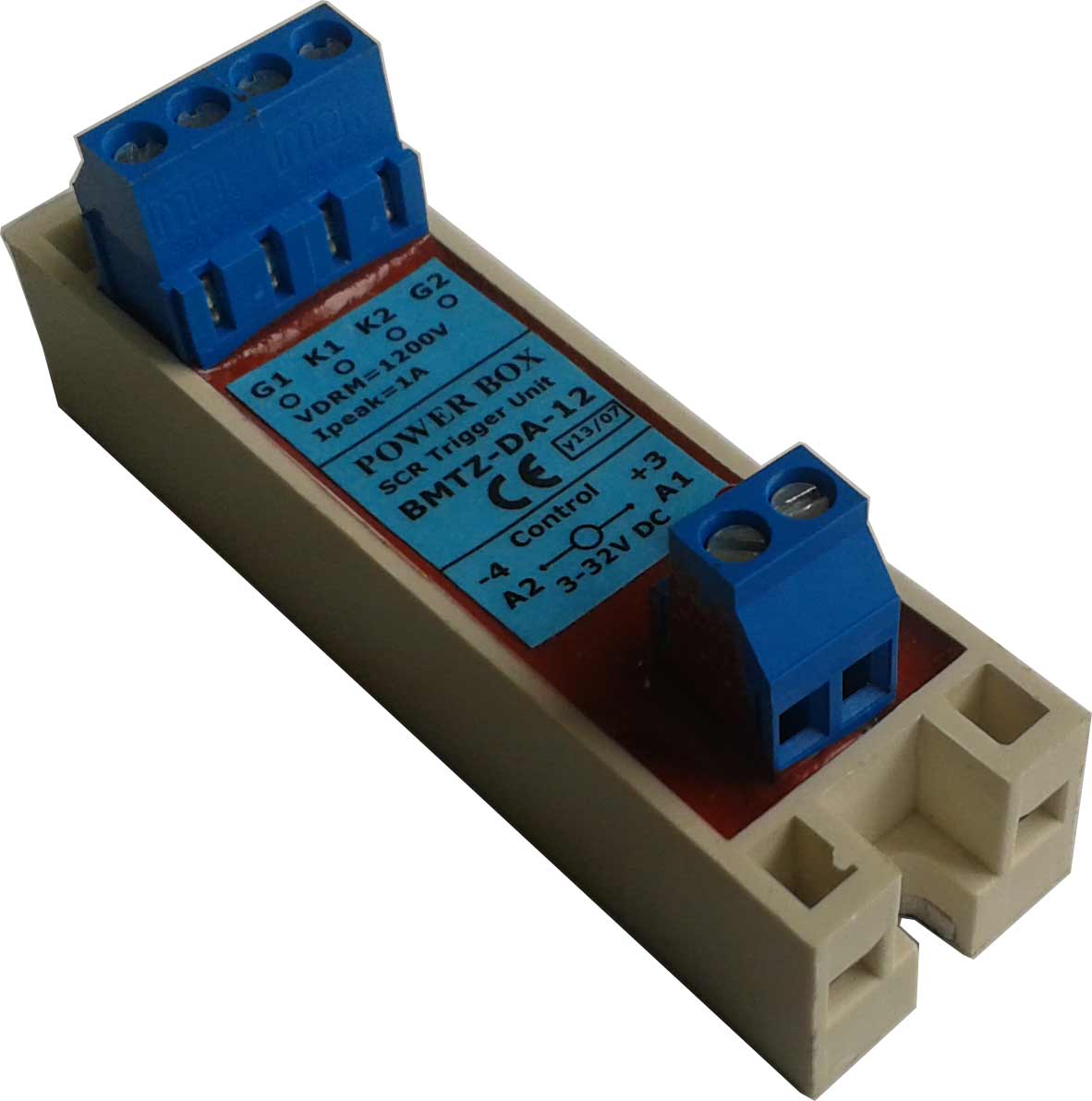

| BMTZ-DA-12 |
SCR Tristör Mödül (Tristör-Tristör Modül) Tetiklemesinde kullanılır. Giriş gerilimi ile tristörü anahtarlar.
ON-OFF olarak çalışır. Giriş gerilimi DC dir.
Omik (Isıtıcı-Direnç) Uygulamalarında kullanılır. |
3-32V DC |
Sıfır Geçiş Tetikleme SCR Gerilim 1200V Pik Tetikleme akımı: 1A Pik |
| BMTI-DA-12 |
SCR Tristör Mödül (Tristör-Tristör Modül) Tetiklemesinde kullanılır. Giriş gerilimi ile tristörü anahtarlar. ON-OFF olarak çalışır. Giriş gerilimi DC dir.
İndüktif (Trafo-Motor) Uygulamalarında kullanılır. |
3-32V DC |
Anlık Geçiş Tetikleme SCR Gerilim 1200V Pik Tetikleme akımı: 1A Pik |
| BMTZ-AA-12 |
SCR Tristör Mödül (Tristör-Tristör Modül) Tetiklemesinde kullanılır. Giriş gerilimi ile tristörü anahtarlar. ON-OFF olarak çalışır. Giriş gerilimi AC dir.
Omik (Isıtıcı-Direnç) Uygulamalarında kullanılır. |
90-280V AC |
Sıfır Geçiş Tetikleme SCR Gerilim 1200V Pik Tetikleme akımı: 1A Pik |
| BMTI-AA-12 |
SCR Tristör Mödül (Tristör-Tristör Modül) Tetiklemesinde kullanılır. Giriş gerilimi ile tristörü anahtarlar. ON-OFF olarak çalışır. Giriş gerilimi AC dir.
İndüktif (Trafo-Motor) Uygulamalarında kullanılır. |
90-280V AC |
Anlık Geçiş Tetikleme SCR Gerilim 1200V Pik Tetikleme akımı: 1A Pik |
|
|
|
|

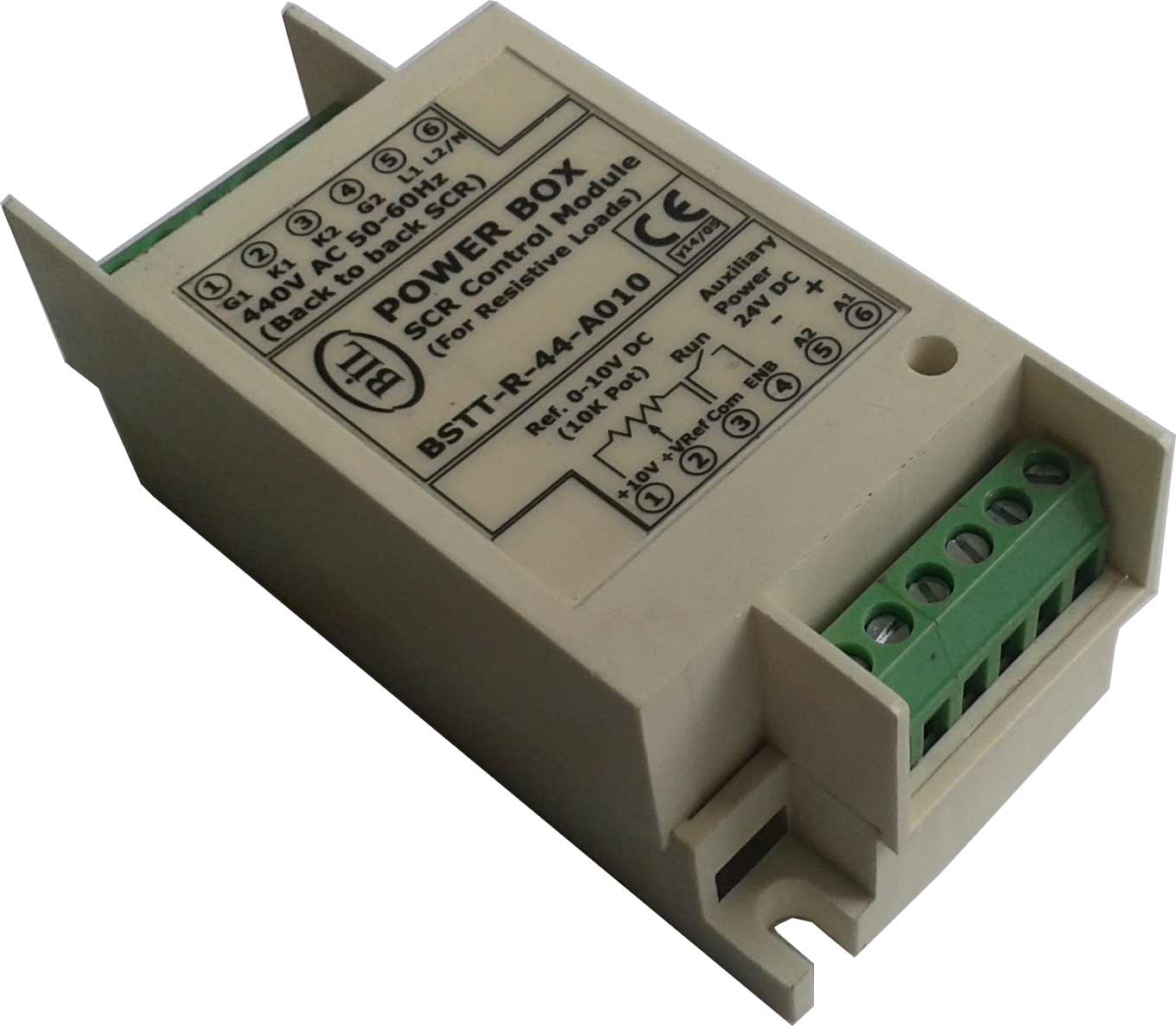

| BSTT-R-44-A010 |
SCR Tristör Mödül (Tristör-Tristör Modül) Tetiklemesinde kullanılır. Kontrol gerilimi değerine göre faz açısı tetikleme yapılarak tristörü anahtarlar.
Analog tetikleme yapan cihazdır. Omik (Isıtıcı-Direnç) Uygulamalarında kullanılır. |
Kontrol: 0-10V DC Yardımcı Besleme:24V DC |
Faz Açısı Tetikleme SCR Gerilim 1200V Pik Tetikleme akımı: 1A Pik |
| BSTT-I-44-A010 |
SCR Tristör Mödül (Tristör-Tristör Modül) Tetiklemesinde kullanılır. Kontrol gerilimi değerine göre faz açısı tetikleme yapılarak tristörü anahtarlar.
Analog tetikleme yapan cihazdır. İndüktif Yük Uygulamalarında kullanılır. |
Kontrol: 0-10V DC Yardımcı Besleme:24V DC |
Faz Açısı Tetikleme SCR Gerilim 1200V Pik Tetikleme akımı: 1A Pik |
|
|
|
|
